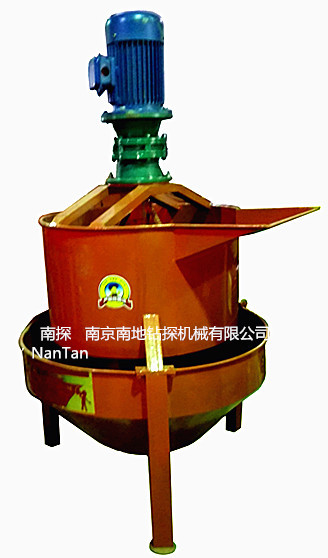

當前位置：NTQZ-2CS型輕便型鉆機引孔灌漿機及配套灌漿設備

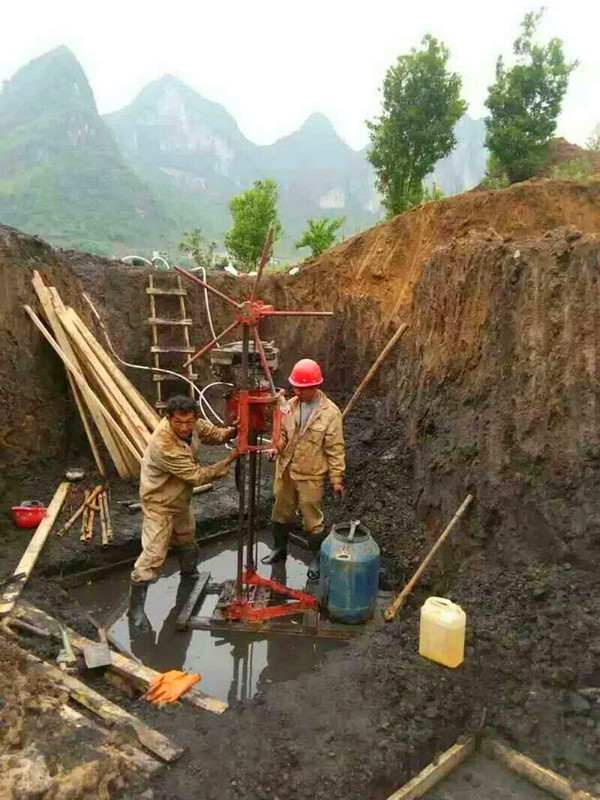

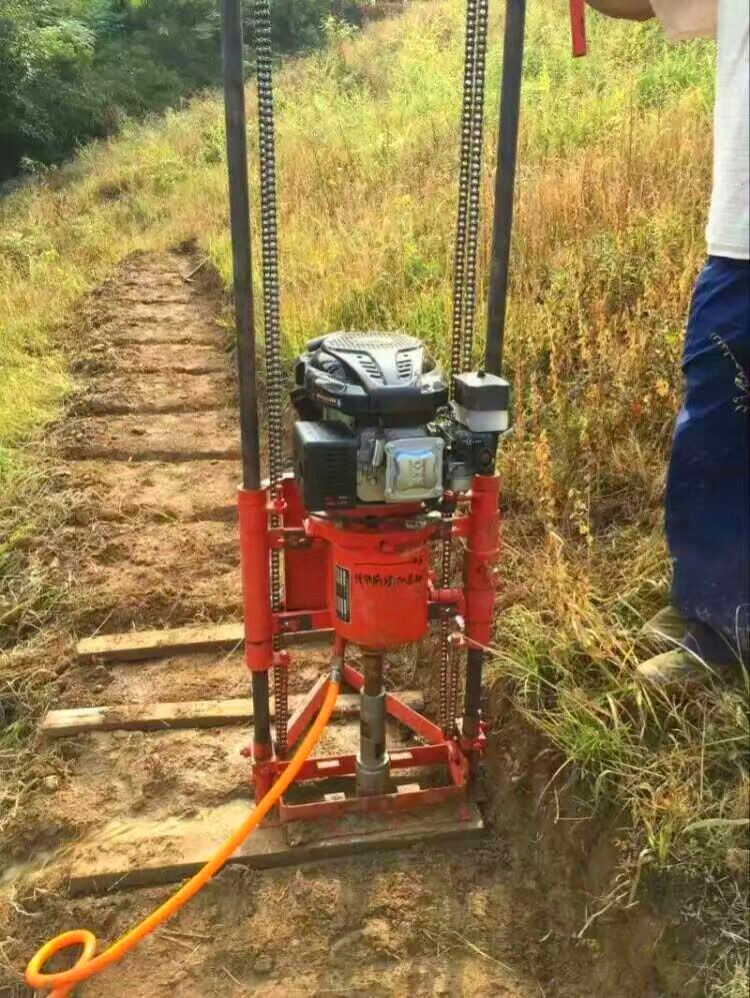

一、介紹：NTQZ-2CS型輕便式鉆機，是在NTQZ-2C基礎上增加了手搖提升裝置，既可以取土樣、巖芯樣，也可以鉆孔灌漿，是一種多用途微型工程鉆機。

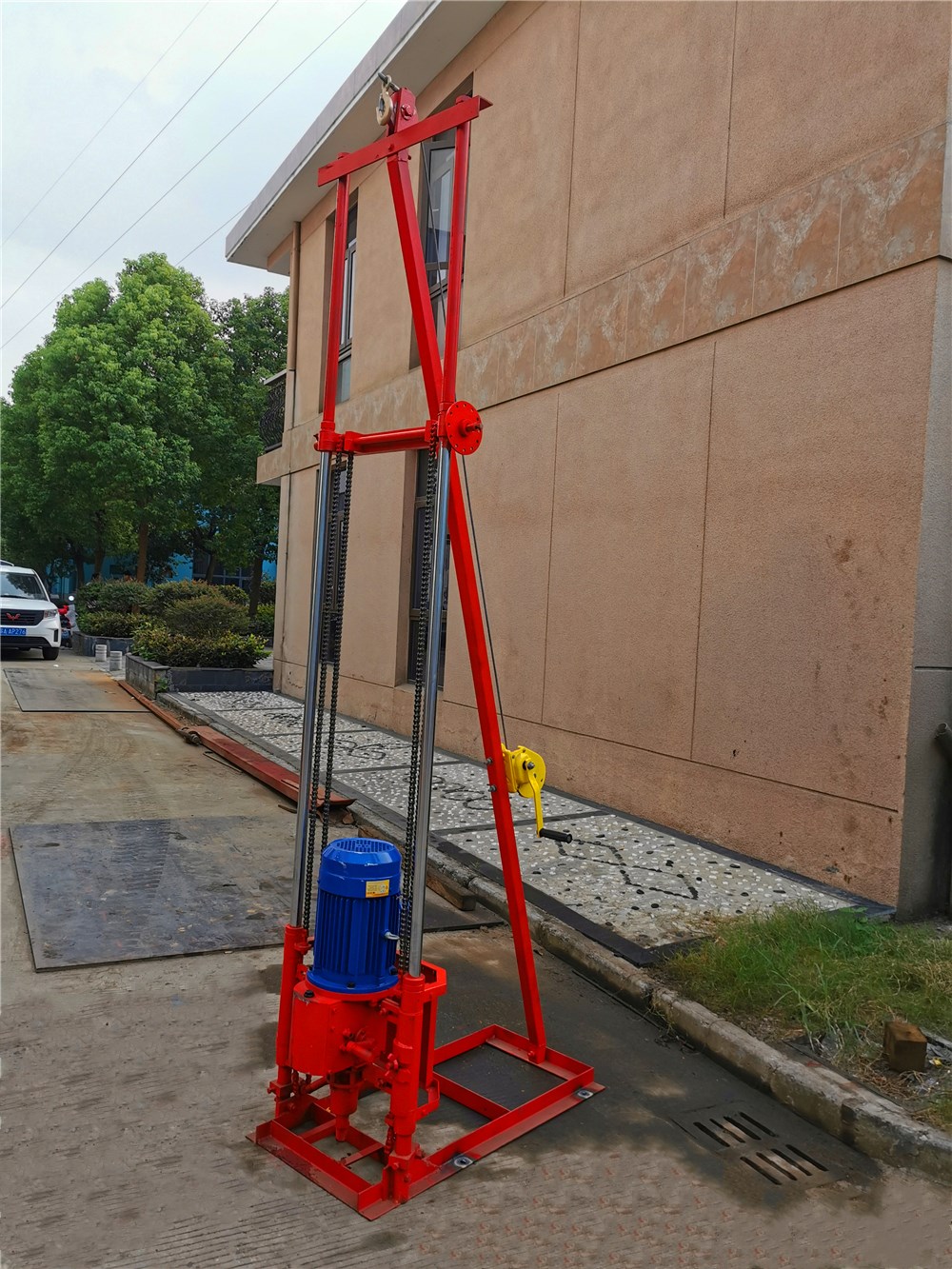

可以2人操作的取芯鉆機!鉆探深度可達30米!采用輕便的汽油機（或電動機可選）作為動力，分體式輕便實用，搬遷十分便利，帶支架穩定可靠，滿足野外車輛無法進入地區時用;鉆機操作簡單，易學易懂。可實現合金、金剛石鉆頭鉆進及麻花螺旋鉆進和不取芯三葉合金鉆頭、復合片不取芯鉆頭引孔鉆進的需求。

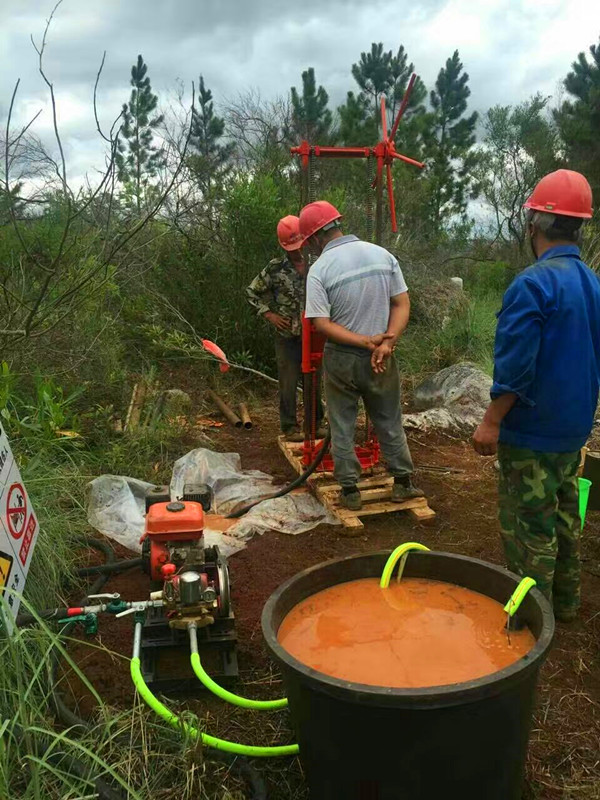

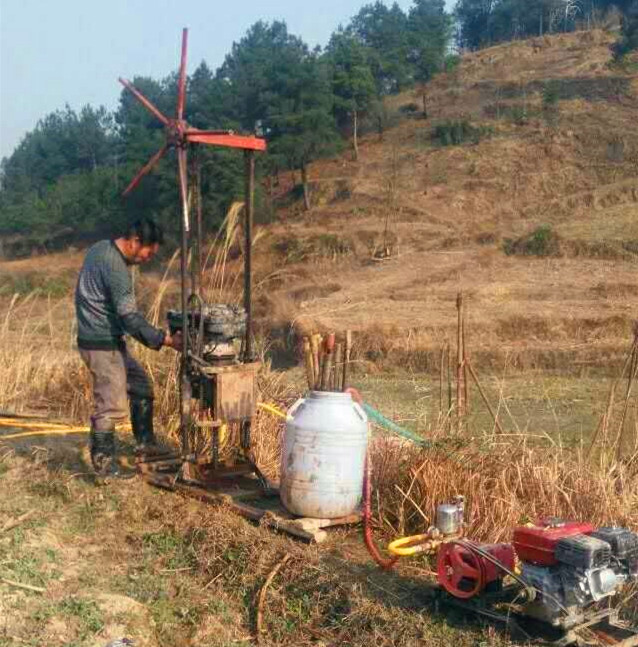

鉆進過程中提升和給進是依靠手搖卷揚裝置配套提引器或加壓手輪通過鏈輪鏈條來完成，大大提高了鉆機提升和加壓力。鉆進過程中，利用泥漿泵冷卻回轉器和鉆頭，并攜帶土巖屑返回地表。隨著鉆具向地下延伸，所需要的土巖樣不斷進入到巖心管內，當土巖樣達到預定深度后，便可以將鉆桿取出，實現了單回次取樣作業。重復以上步驟，直至全孔取樣完成。
NTQZ-2CS型輕便型取樣鉆機是由國內專業人士通過經驗積累實地檢驗針對礦察、油田勘測、地質研究勘探設計打造的；采用進口器件通過實地檢驗推出地一款廣泛適用于交通不便的野外作業取樣設備。廣泛適用于工業與民用建筑、橋梁、鐵路、公路、水電、礦山等行業。
二、NTQZ-2CS型輕便型鉆機應用領域：
◇工程勘察 ◇物化探取樣、引孔 ◇超前鉆探 ◇灌漿打孔 ◇預埋件引孔
◇各種爆破鉆孔 ◇檢查孔 ◇小型家用水井 ◇區域地質調查
◇礦山礦脈探查 ◇礦藏品位評估 ◇巖土工程檢測
三、NTQZ-2CS輕便型取樣鉆機產品優點：
1、重量輕，汽油機動力，方便野外施工；2、快捷拆裝、兩檔變速、快速取芯；3、增加了提升裝置，更加方便快捷；4、高效耐用,專業配制的合金鉆頭、金剛石鉆頭，高效耐磨，多用途使用。
四、NTQZ-2CS鉆機主要參數
鉆進深度：≤30m (土層30米，整體巖層25米)；
孔徑、深度：46mm：30m;60mm：20-25m;75mm：15-20m;91mm：10-15m，110mm（土層）：5-10m。
鉆桿直徑:30，長度800mm、1500mm兩種，合金鋼材質；接頭外徑40mm(公母組合）。
鉆機轉速(r/min)：200-570，鉆機扭矩(N.m)：130
汽油機：功率4.5KW，轉速2000-3600r/min，型號：1P75FA
鉆架高度： 2.5m 給進行程：1.5m 鉆塔結構:立柱式
整機凈重質量（含汽油機）(kg):100
外形尺寸（長*寬*高）：700*650*2830mm

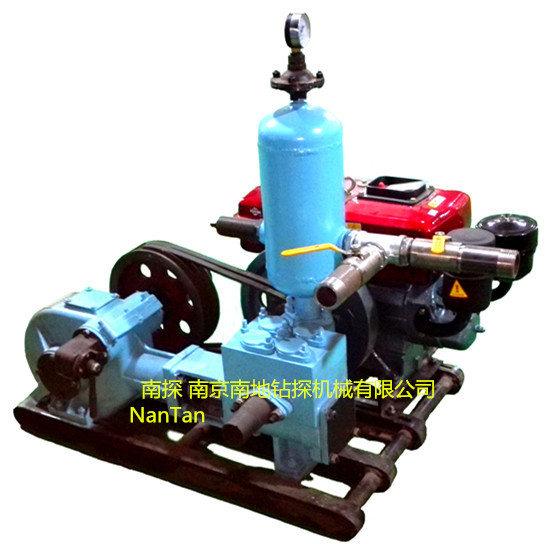

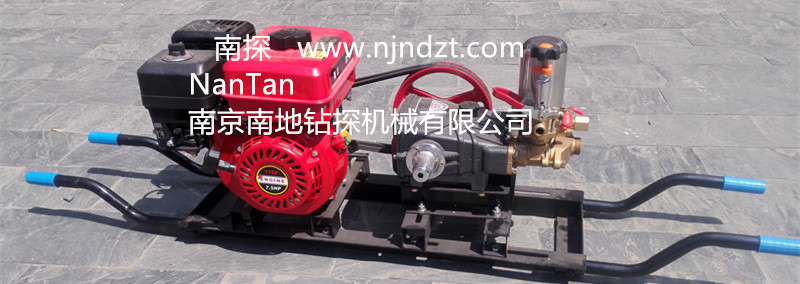

配套三缸柱塞泵:壓力：20-50（kg/cm2）,流量：21-34（L/min),轉速：500-800（r.p.m.）,功率：3-4（kw),重量（含汽油機）29kg

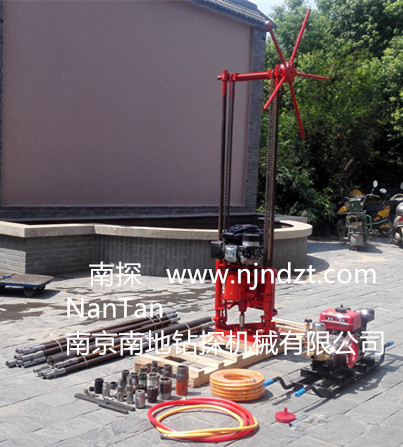

五、NTQZ-2CS輕便型取樣引孔鉆機主要配件：
1、取樣鉆機：含汽油發動機、鉆進裝置、鏈條式支架、轉向盤、木架底座。
2、供水系統：三缸柱塞泵、汽油發電機、進出水管。
3、鉆桿、鎖接手、墊叉、變徑接頭。

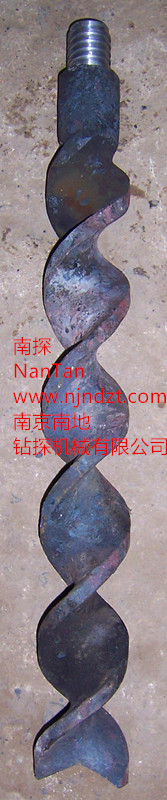

4、鉆具：Φ46、Φ60、Φ75、Φ91mm的巖心管、巖心管鉆桿接頭、合金鉆頭、金剛石鉆頭、金剛石擴孔器、三葉合金鉆頭、卡簧、麻花螺旋鉆、復合片不取芯鉆頭等。

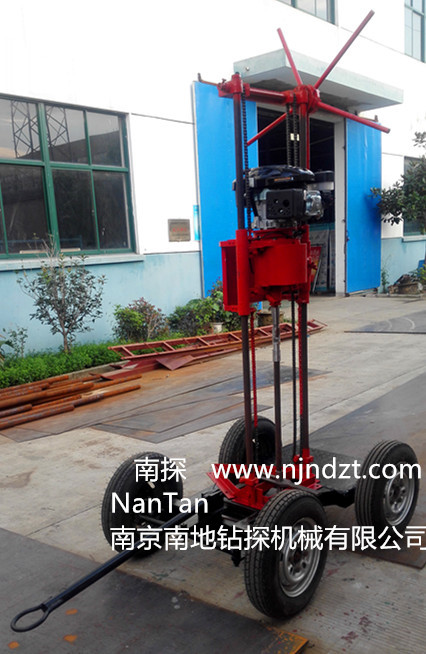

以上配置都可以根據不同的用途進行選配。備注：根據不同需求底座可以加裝鐵架、兩輪手推、四輪拖掛底座。
