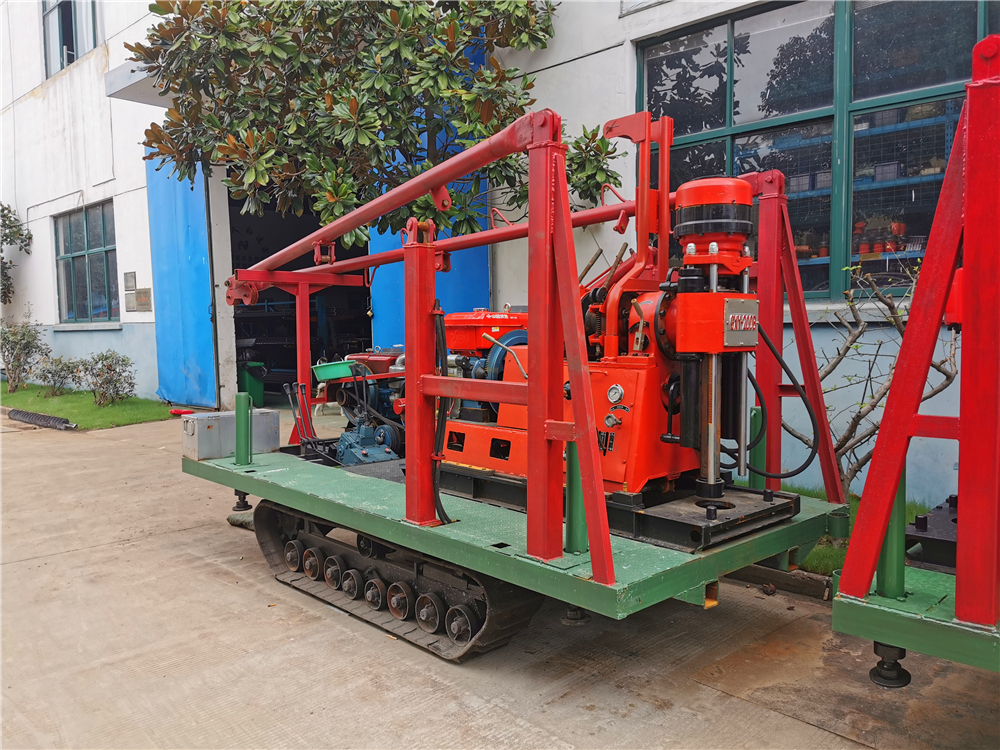

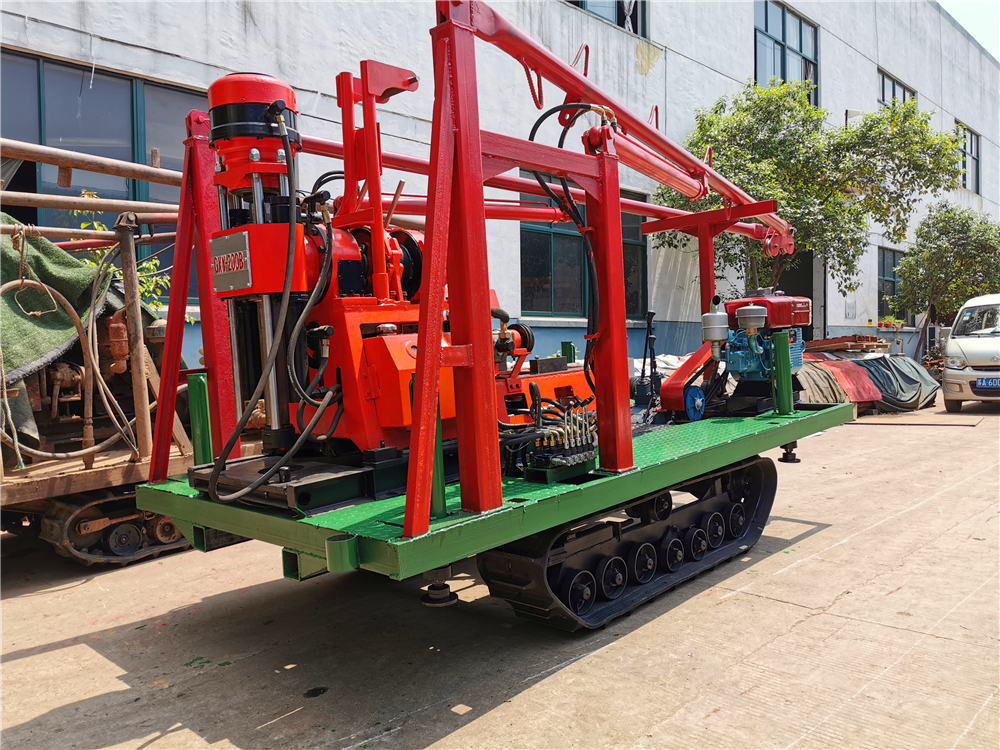

GXY-200B-L-02-B-STRZT型履帶鉆機及人字形全液壓鉆塔（250米）
一、結構形式
GXY-200B-L-02-B-STRZT型履帶鉆機是將橡膠履帶底盤、動力（柴油機或電機）、GXY-200B型鉆機、鉆機平臺、液壓支撐腿系統、人字形全液壓起落架、泥漿泵（單缸或雙缸）等共同組裝在一個機架上。鉆機一個動力（柴油機或電機），橡膠履帶底盤、泥漿泵一個動力（柴油機或電機）帶動，互不干擾，避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、超前地質鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一?？稍诤?、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度，提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、泥漿泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒檔（Km/h） 0.9、2.1，額定載重質量（T）4.0
額定爬坡度（度）上坡35，下坡35，最小離地間隙〉200
履帶型號（mm）350*90*52，履帶節距90
履帶軸中心距1630，履帶驅動輪軸距1100
履帶接地長度1500，接地壓強（kPa）<35
鉆塔高度：6m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3500*1800*2300(mm)左右
六、整機重量 3500(kg)左右
GXY-200B型工程勘探（巖芯）鉆機
產品介紹（Introduction）:
GXY-200B型鉆機是一種機械傳動液壓給進的立軸回轉式、輕便多用途工程勘察施工鉆機，它適用于工業和民用建筑以及公路、鐵路、橋基、壩址、水利、水井、探礦等工程地質勘察工作，淺層石油和天然氣開采，礦山坑道通風、排水，以及小口徑的基樁孔施工等，固體礦床的普查勘探，爆破孔用各種混凝土結構的檢查孔等。既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標準貫入試驗（SPT）、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。根據地層的不同，可選用金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊，重量輕，體積小，可拆性好等優點，是適應新型市場需求不可多得的理想設備之一。
主要特點（Features）:
1、選擇了較合理的轉速范圍，轉速級數有八級，集中變速，相互自鎖。
2、低轉速，大扭矩，使用范圍廣，鉆進能力強,能適用于鉆機取樣、打井及樁基施工。既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
3、鉆機具有兩檔反轉速度，便于安全地處理故障。
4、回轉器卡盤采用液壓式卡盤，夾緊可靠，不傷主動鉆桿，并且可實行不停機倒桿。
5、油壓給進，操作簡便，鉆進效率高，勞動強度低。
6、配有足夠儀表，有利于掌握孔內情況，操縱手柄較少，布局較合理，操縱靈活可靠。
7、采用了雙片常閉磨擦式離合器，開閉靈活，操作使用與調整方便。
8、裝有前后移動油缸，回轉器向后移動465mm,對起下鉆具帶來了很多方便。
9、結構緊湊，體積小，重量輕，拆卸方便，便于解體及搬運，能適用于丘陵或山區的鉆探工作。
10、主動鉆桿采用中六方53*Φ59。
主要技術參數（Technical Specifications）:
基本參數
鉆進深度：0-250m；鉆桿直徑：Φ42mm，Φ50mm，Φ60mm；鉆孔直傾角：0～360°
鉆機外形尺寸：1860×780×1480mm；鉆機重量(不包括動力)：900kg
回轉器
主動鉆桿：六方無槽53*Φ59*4500mm,主機桿夾持方式：液壓卡盤
立軸轉速配Y160L-15-4電動機，功率15kw，轉速1460r/min，正轉低速：43；74；117；162r/min；正轉高速：203；352；556；768r/min，反轉速度：33；159r/min
立軸轉速配2100柴油機，功率17.6kw，轉速1800r/min，正轉低速：53；92；145；200r/min；正轉高速：250；435；668；947r/min，反轉速度：41；196r/min
立軸行程：500mm;立軸最大扭矩：2500N·m;立軸最大起拔力：49KN；立軸最大加壓力36KN
卷揚機
最大起重能力(低速單繩)：25KN;卷筒轉速：34；59；94；129r/min
鋼絲繩提升速度(單繩單層)：0.38；0.66；1.05；1.44m/s
鋼絲繩規格：Φ12.5mm，卷筒容繩量：30m
移動裝置
移動油缸行程：465mm，鉆機離開孔口距離：330mm
動力配置
Y160L-15-4電動機
功率15KW,轉速1460r/min
L24柴油機
功率17KW,轉速2200r/min
ZS1115M柴油機
功率16.2KW,轉速2200r/min
油泵規格
CB-FC16-FL型，轉速：500-2500r/min,排量：16ml/r
注:本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。泥漿泵根據用戶選擇裝配。
